基于mSata采集/存储/发送平台(简配版)

产品介绍

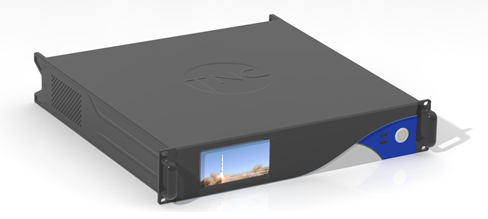

该产品是一种便携式采集/存储/发送设备，机箱小巧，自带触摸屏，可单机工作，支持两个FMC子卡，可以适应多种类型的接口，内部可最多支持8个mSata盘存储，容量及速度都可扩展。

Ø  产品组成：

机箱内部板卡分为核心板和FMC扣板，核心板由Zynq组成，型号为XC7Z045-2FFG900，其PS部分外接千兆网和DDR3，运行Linux系统，PL外扩USB3.0接口，并和存储子卡和接口子卡通过GTX和LVDS互联。

扣板分为存储子卡和FMC接口子卡，存储子卡上面放置8个mSata盘，在机箱内部。接口子卡支持两个单宽FMC子卡或一个双宽FMC子卡，接口子卡前面板在机箱后侧漏出，接口子卡和Zynq的PL通过x8 GTX和72对LVDS互联。



Ø  技术特点：

•        机箱前侧支持4英寸触摸屏、千兆网、USB3.0；

•        机箱后侧支持2个标准单宽FMC子卡，或1个标准双宽FMC子卡，可配置为各种接口或AD/DA等模拟子卡；

•        存储容量和速度均可扩展；

•        机箱小巧便携，可单机工作；

Ø  性能指标：

•        支持最多8TB存储容量，随机写速度不小于3.2GB/s，读速度不小于3.6GB/s；

•        机箱尺寸为270*231*79mm；

Ø  应用领域：

便携式ADC采集，DAC波形回放，各种数字接口采集和回放
