基于mSata采集/存储/发送平台(标配版)

产品介绍

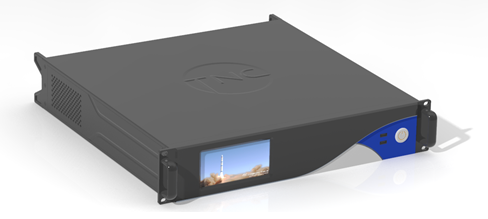

该产品是一种通用采集/存储/发送设备，标准2U高19英寸机箱，自带触摸屏，可单机工作，支持四个FMC子卡，可以适应多种类型的接口，内部可最多支持8个mSata盘存储，容量及速度都可扩展。

Ø  产品组成：

设备为标准19英寸机箱，内部由核心板和扣板组成，核心板主要由Zynq、SRIO交换、FPGA组成，其中Zynq实现存储管理及主控管理，FPGA实现对外接口，SRIO交换则实现内部各模块互联。

扣板分为FMC接口子卡和存储子卡，存储子卡由8个mSata盘组成，和Zynq的PL GTX互联。FMC接口子卡可以是4个单宽或2个双宽，每个单宽FMC对应一片FPGA，和FPGA之间通过GTX和LVDS互联。



Ø  技术特点：

•        标准2U高19英寸机箱，可上架；

•        机箱前侧支持5英寸触摸屏，以及QSFP光口、千兆网、USB3.0，可单机工作；

•        机箱后侧可配置为各种数字接口FMC子卡或AD/DA等模拟子卡；

Ø  性能指标：

•        支持8TB存储容量，随机写速度不小于3.2GB/s，读速度不小于3.6GB/s；

•       支持4个标准单宽FMC子卡，或2个标准双宽FMC子卡；

Ø  应用领域：

便携式ADC采集，DAC波形回放，各种数字接口采集和回放
