基于mSata采集/存储/发送平台(高配版)

产品介绍

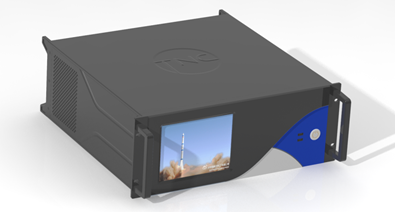

该产品是一种通用采集/存储/发送设备，标准3U高19英寸机箱，自带触摸屏，可单机工作。设备由5个标准6U VPX板卡组成，两个接口板可以支持四个FMC接口子卡，可以适应多种类型的接口，内部可最多支持32个mSata盘存储，容量及速度都可扩展。

Ø  产品组成：

设备采用基于VPX架构的工控机箱，机箱符合19英寸标准机柜安装要求，高度为3U，板卡为6U标准VPX结构，共计5块板卡，其中存储板2块，接口板2块，主控板1块。机箱前侧采用7英寸串口屏或安卓屏，显示屏通过串口和背板互联，背板将串口引到主控板ARM，由ARM和显示屏进行数据交互。板卡以及电源模块从机箱的后侧插入，采用模块化设计，一块板卡即一个模块，方便升级、维护。



背板共支持5个槽位，左侧由下至上分别为Slot1~Slot5，右侧为两个CPCI电源模块。机箱支持标准6U VPX板卡，单槽宽度4HP，采用水平插卡方式，背板各槽的互联关系如互联关系图所示：



Ø  技术特点：

•        标准3U高19英寸机箱，可上架；

•        机箱前侧支持7英寸触摸屏，可单机工作；

•        机箱后侧可配置为各种数字接口FMC子卡或AD/DA等模拟子卡；

Ø  性能指标：

•        支持32TB存储容量，写速度不小于12GB/s，读速度不小于15GB/s；

•        支持4个标准单宽FMC子卡，或2个标准双宽FMC子卡；

Ø  应用领域：

高性能大容量的ADC采集，DAC波形回放，各种数字接口采集和回放
